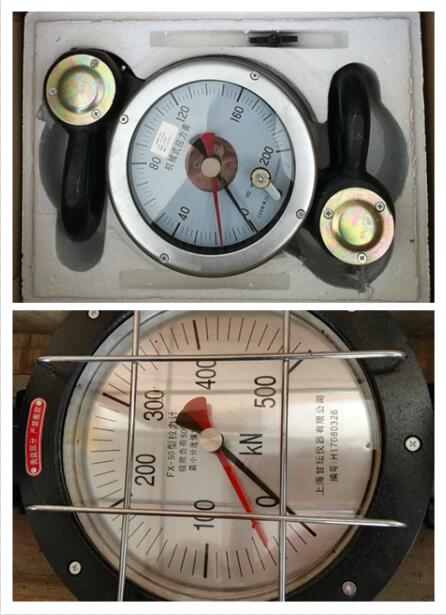

定制大吨位指针拉力表50吨-100t 打矿井用
属于大吨位的测力仪表，能够快速地准确测出大型机械或托运设备的牵引力。具有测量方便，读数准确，安全系数高等特点,广泛应用于测量拖拉机、汽车、火车牵引机车、船舶制造行业；以及其他拖运设备和机器，钢丝绳索等的牵引力，弥补了小型测力计量程的不足。
定制大吨位指针拉力表50吨-100t 打矿井用技术指标：
|
型号 |
极限负荷 |
小分度值(KN) |
外形尺寸（长×宽×高） |
|
||
|
单位(KN) |
单位(吨) |
去耳环(mm) |
带耳环(mm) |
质量(kg) |
||
|
FX-0.5 |
5 KN |
0.5吨 |
0.1 |
402×268×162 |
535×270×162 |
7 |
|
FX-1 |
10 KN |
1吨 |
0.2 |
402×268×162 |
535×270×162 |
7 |
|
FX-2 |
20 KN |
2吨 |
0.5 |
402×268×162 |
535×270×162 |
7.5 |
|
FX-3 |
30 KN |
3吨 |
0.5 |
574×304×177 |
835×305×180 |
15 |
|
FX-5 |
50 KN |
5吨 |
1 |
574×304×182 |
835×307×183 |
16 |
|
FX-10 |
100 KN |
10吨 |
2 |
684×304×212 |
973×307×212 |
30 |
|
FX-20 |
200 KN |
20吨 |
5 |
684×304×212 |
1070×307×212 |
35 |
|
FX-30 |
300 KN |
30吨 |
5 |
790×350×232 |
1205×352×228 |
50 |
|
FX-50 |
500 KN |
50吨 |
10 |
870×350×255 |
1245×352×258 |
83 |
产品可供江河运输、海洋捕捞的拉力测量；可供捞海带及其他海产品时重量计量；可供各种机械设备的牵引力测量；可供电力行业高压线布线的拉力计量；可供工程建筑、皮带运输机的引力测量；可供各种安全装备的抗拉力测量。可以测量在静力载荷和动力载荷下牵引阻力的瞬时值，表盘上红针可以读取在测量过程中的大拉力值。
主要技术参数
1、仪表准确度为2.0级
2、引用误差≤±2%F.S
3、测力仪表的灵敏度应小于或等于满量程载荷0.5%
定制大吨位指针拉力表50吨-100t 打矿井用型号、测量范围、外形尺寸、重量
|
测力计型号 |
测量范围（kN） |
外形尺寸（mm） |
重量 （Kg） |
||
|
A |
B（Ф） |
C |
|||
|
FX-10kN |
0-10 |
620 |
225 |
160 |
16 |
|
FX-30kN |
0-30 |
||||
|
FX-50kN |
0-50 |
||||
|
FX-80kN |
0-80 |
620 |
225 |
160 |
16.5 |
|
FX-120kN |
0-120 |
650 |
225 |
160 |
20 |
|
FX-200kN |
0-200 |
||||
|
FX-C-80 |
0-80 |
650 |
280 |
160 |
17.5 |
|
FX-C-120 |
0-120 |
650 |
280 |
160 |
20 |
|
FX-C-160 |
0-160 |
||||
|
FX-CY-80 |
0-80 |
650 |
280 |
160 |
17.5 |
|
FX-CY-120 |
0-120 |
650 |
280 |
160 |
20 |
|
FX-CY-160 |
0-160 |
||||
注：作业中具体选型应根据机械设备的结构和地质情况经计算后确定。
定制大吨位指针拉力表50吨-100t 打矿井用使用方法
1、两端的拉环通过绞链与力源连接（如使用钢丝绳或其它可自由转动的联接件）。在测量过程中始终保持外作用力的作用线与表的轴线相重合。
2、为防止意外，在表后应备装一条保护钢丝绳。
3、调零：在加载之前，用搬手将表盘零点调到与表针重合位置上。
4、检查装卡状态，确认装卡牢固后方可加载。
定制大吨位指针拉力表50吨-100t 打矿井用
