  • 指针式测力仪表FX-50kn 专测5T的拉力试验

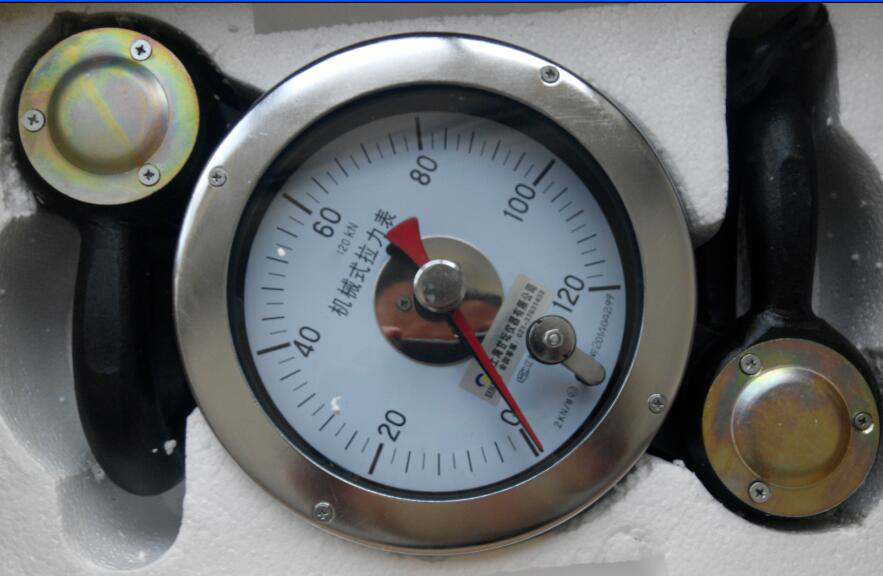

    机械式拉力表

    机械式拉力表

    一、指针式测力仪表FX-50kn 专测5T的拉力试验使用方法:

    1、两端的拉环通过绞链与力源连接(如使用钢丝绳或其它可自由转动的联接件)在测量过程中始终保持外作用力的作用线与表的轴线相重合。
    2、为防止意外,在表后应备装一条保护钢丝绳。
    3、调零:在加载之前,用搬手将表盘零点调到与表针重合位置上。

    4、检查装卡状态,确认装卡牢固后方可加载。

    注:作业中具体选型应根据机械设备的结构和地质情况经计算后确定。

    指针式测力仪表FX-50kn 专测5T的拉力试验用途介绍:

    夜间作业时,在同样照明的情况下,盘面亮度、清晰度都有非常明显的提高,作业工人能清楚的看见盘面数值,有效的避免了错误操作,给广大用户带来了极大的方便,提高了测试效率,具有使用方便、读数清晰、性能稳定、安全可靠等优点。

    在石油、煤田、地质勘探、水产捕捞、起重机械等行业的重力测量。同时还应用于拖拉机、汽车运输、电力线路架设、建筑等行业的牵引力测量

    主要技术参数
    1、仪表准确度为2.0级
    2、引用误差≤±2%F.S
    3、灵敏度应小于或等于满量程载荷0.5%

    指针式测力仪表FX-50kn 专测5T的拉力试验型号、测量范围、外形尺寸、重量

    拉力表型号

    测量范围(kN)

    外形尺寸(mm)

    重量

    (Kg)

    A

    B(Ф)

    C

    FX-10kN

    0-10

    620

    225

    160

    16

    FX-30kN

    0-30

    FX-50kN

    0-50

    FX-80kN

    0-80

    620

    225

    160

    16.5

    FX-120kN

    0-120

    650 225 160 20

    FX-200kN

    0-200

    FX-C-80

    0-80

    650 280 160 17.5

    FX-C-120

    0-120

    650

    280

    160

    20

    FX-C-160

    0-160

    FX-CY-80

    0-80

    650 280 160 17.5

    FX-CY-120

    0-120

    650 280 160 20

    FX-CY-160

    0-160
