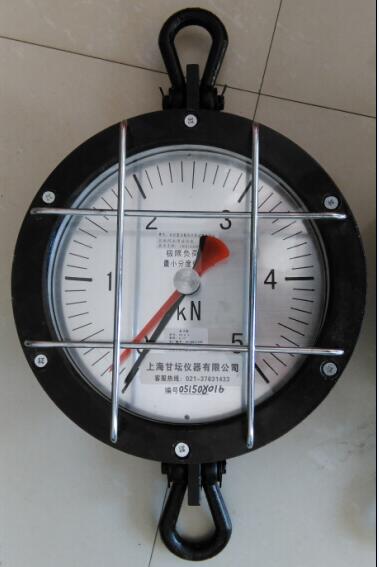

25吨_FX-250kn机械式拉力表.用于汽车、火车、船舶
一、用途
用于测量汽车、火车、船舶以及其他拖运设备和机器、绳索等的牵引力，每一拉力计的测量自1/10量程至极限量程。
二、型号与主要参数
|
型号 |
极限负荷(KN) |
小分度值(KN) |
外形尺寸：长*宽*高(mm) |
质量(kg) |
连包装 |
|
FX-0.5型 |
5 |
0.1 |
402*268*162 |
7 |
14 |
|
FX-1型 |
10 |
0.2 |
402*268*162 |
7 |
15 |
|
FX-2型 |
20 |
0.5 |
402*268*162 |
7.5 |
15 |
|
FX-3型 |
30 |
0.5 |
574*304*177 |
15 |
24 |
|
FX-5型 |
50 |
1 |
574*304*182 |
16 |
26 |
|
FX-10型 |
100 |
2 |
684*304*212 |
30 |
45 |
|
FX-20型 |
200 |
5 |
684*304*212 |
35 |
55 |
|
FX-30型 |
300 |
50 |
790*350*232 |
50 |
77 |
|
FX-50型 |
500 |
10 |
870*350*255 |
83 |
110 |
三、精度等级和允差
1级精度允差为±1%（全量程），2级精度允差为±2%（全量程）。
四、使用说明
1、使用前应使主动针（黑色指针）对准零位线，调整方法；旋转位于壳外下侧调零旋 钮即可，另外，应使被动针（红色指针）与主动针重合。调整方法：旋转位于表玻 璃中心的复位旋钮即可。
2、有效载荷禁止超过极限载荷，否则会损坏拉力计。
3、禁止自行拆卸拉力计部件，避免影响拉力计精度。
4、使用拉力计时禁止撞击或跌落，加卸载荷应平稳缓慢，使用后应放在干燥处防止受潮。
