HZ-W数显拉力表

  • 资料来源: 丨更新日期:2017 - 02 - 28

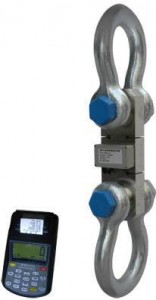

  • HZ-W7是我司根据国外客户要求,自主创新, 用于工业测力领域的新产品, 该产品精度高, 并配有我公司自主研发的无线仪表,携带方便, 可扑捉力的峰值, 并带有控制功能。实为工业吊挂领域理想的测力产品。



    u 坚固的结构,采用新颖的w6一体式传感器设计。安全系数达到4倍。

    防水专业设计,IP等级达到66级。

    u 产品软件具备可自行输入的两个重量控制点,用于安全报警及产品重量控制,为本公司专有设计。

    测量精度达到0.05% 在1-50t范围内,0.1% 在50t以上。

    所有功能和单位清楚地显示在带白色背光的LCD上。

    低功耗设计保证1节18650锂电池在电充满的情况下,电池不间断工作时间超过100小时。

    提供通用的国际单位,便于应用:公斤(kg)、吨(t)、英镑(lb)、牛顿(N)、千牛(kN)

    参数设置与测力计标定均通过无线仪表280D完成,既方便使用又便于管理。

    无线手持仪表提供多种操作功能:“置零”、 “去皮”、“峰值保持”、“累计”、“累计查询”、“累计清除”、“单位切换”、“电压查询”、“关机”。



















    1. 主要技术指标
    参照标准   JB/T5669
    测力仪本体显   25mm (1’’) 5LCD
    580仪表显示   25mm (1’’)字高 5位液晶显示
    开机置零范围   20% 最大量程
    手动置零范围   4% 最大量程
    去皮范围   20%最大量程
    稳定时间   ≤5
    超载显示   100%最大量程+ 9e
    最大安全载荷   125%最大秤量
    极限载荷   400%最大量程
    电池寿命   ≥50小时
    本体电源   4“LR6(AA)”碱性电池. 1.5Vⅹ3
    仪表电源   3.5Ah镍氢可充电电池
    工作温度   – 10℃ ~ + 50℃
    工作湿度   ≤85% RH under 20℃
    打印机   富士通FTP-628 MCL101#50″高速热敏打印机
    无线距离   80米(缺省), 200米(可选)
    无线频率   2.4GHz(缺省)433MHz(可选)


















    3、规格表

    型号

    最大量程(kg)

    最小量程(kg)

    分度值(kg)

    分度数 (n)

    HZ-W7-01 (1) 1000 10 0.5 2000
    HZ-W7-02(2吨) 2000 20 1 2000
    HZ-W7-03(3吨) 3000 20 1 3000
    HZ-W7-05(5吨) 5000 40 2 3000
    HZ-W7-10(10吨) 10000 100 5 2000
    HZ-W7-20(20吨) 20000 200 10 2000
    HZ-W7-30(30吨) 30000 200 10 3000
    HZ-W7-50(50吨) 50000 400 20 2500
    HZ-W7-100(100吨) 100000 1000 50 2000
    HZ-W7-150(150吨) 150000 1000 50 2000
    HZ-W7-200(200吨) 200000 2000 100 2000



    规格尺寸表:

    型号

    量程

    (kg)

    A

    (mm)

    B

    (mm)

    C

    (mm)

    D

    (mm)

    E

    (mm)

    F

    (mm)

    G

    (mm)

    2

    (mm)

    净重

    (kg)

    HZ-W7-5

    5000

    190

    110

    60

    137

    65

    30

    70

    27

    2.6

    HZ-W7-10

    10000

    245

    110

    70

    168

    65

    36

    76

    41

    4.3

    HZ-W7-20

    20000

    312

    110

    94

    206

    65

    45

    85

    54

    8.5

    HZ-W7-30

    30000

    370

    110

    114

    246

    65

    50

    90

    60

    14

    HZ-W7-50

    50000

    460

    110

    140

    309

    65

    60

    100

    73

    25

    HZ-W7-100

    100000

    580

    110

    180

    389

    65

    80

    120

    99

    53

    HZ-W7-150

    150000

    690

    110

    220

    456

    65

    90

    130

    112

    89

    HZ-W7-200

    200000

    800

    110

    250

    534

    65

    100

    140

    134

    128
