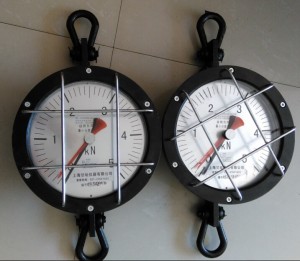

FX机械式拉力表

  • 资料来源: 丨更新日期:2017 - 02 - 21

  • 一、用途
    用于测量汽车、火车、船舶以及其他拖运设备和机器、绳索等的牵引力每一位拉力计的测量自1/10量程至极限量程。
    二、主要参数

    极限负荷

    最小分度值(KN)

    外形尺寸(长×宽×高)

    单位(KN)

    单位(吨)

    去耳环(mm)

    带耳环(mm)

    质量(kg)

    FX-0.5

    5 KN

    0.5吨

    0.1

    402×268×162

    535×270×162

    14

    FX-10

    10 KN

    1吨

    0.2

    402×268×162

    535×270×162

    15

    FX-20

    20 KN

    2吨

    0.5

    402×268×162

    535×270×162

    15

    FX-30

    30 KN

    3吨

    0.5

    574×304×177

    835×305×180

    24

    FX-80

    80 KN

    8吨

    1

    574×304×182

    835×307×183

    26

    FX-120

    120 KN

    12吨

    2

    684×304×212

    973×307×212

    45

    FX-200

    200 KN

    20吨

    5

    684×304×212

    1070×307×212

    55

    FX-300

    300 KN

    30吨

    5

    790×350×232

    1205×352×228

    85

    FX-500

    500 KN

    50吨

    10

    870×350×255

    1245×352×258

    120



    三、精度等级和允差
    2级精度允差为±2%(全量程)。

    四、使用说明

    1、使用前应使主动针(黑色指针)对准零位线,调整方法;旋转位于壳外下侧调零旋 钮即可,另外,应使被动针(红色指针)与主动针重合。调整方法:旋转位于表玻 璃中心的复位旋钮即可。

    2、有效载荷禁止超过极限载荷,否则会损坏拉力计。

    3、禁止自行拆卸拉力计部件,避免影响拉力计精度。

    4、使用拉力计时禁止撞击或跌落,加卸载荷应平稳缓慢,使用后应放在干燥处防止受潮。
